VMC2 Vertical Machining Center

featuring the ProtoTRAK RMX CNC

A Strong, Precise, Compact, Versatile Production Machine

  • Compact 52″ x 30.5″ Footprint - Fits Anywhere You Need
  • Conversational Programming - Easy Setup of Simple Jobs
  • G-Code Compatible - for Complex 3D Programs
  • Bridge Construction for Rigidity and Precision
  • Generous XYZ Travels - 14″ x 12″ x 17″
Request Info or Quote

Full Featured 3-Axis CNC Mill

8 Station Tool Changer
Built in Ball Lock® System
Tap photo for additional images.

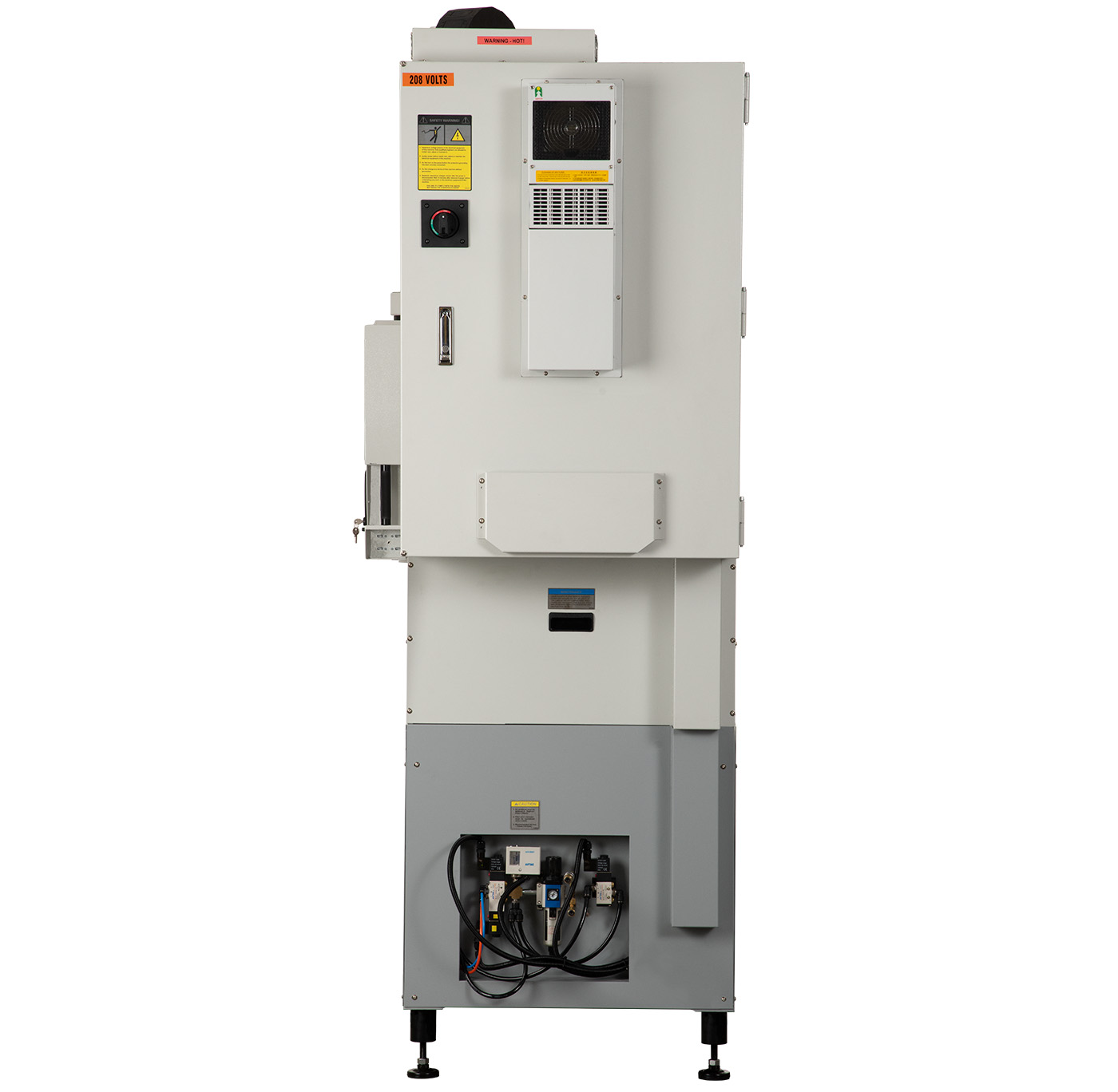

TRAK VMC2 featuring the ProtoTRAK RMX CNC
VMC2

Powered by the ProtoTRAK RMX CNC

The ProtoTRAK RMX gives you powerful capability not found anywhere else. You’ll be amazed at how easy a capable CNC can be.

The uncluttered control panel features a keyed switch to help you assure that only qualified machinists can run the machine in Toolroom Ops.

Learn more about the ProtoTRAK RMX

Ready for IIoT

The MTConnect option allows you to network machines, through either the ProtoTRAK’s ethernet connection or a USB Wi-Fi adapter, enabling you users to collect machine data in your shop.

MTConnect provides a standard structure for data across all your machines to eliminate confusion between proprietary formats. You can monitor machine status, receive notifications and analyze data throughout your machines’ history.

The TRAK VMC2 featuring the ProtoTRAK RMX CNC

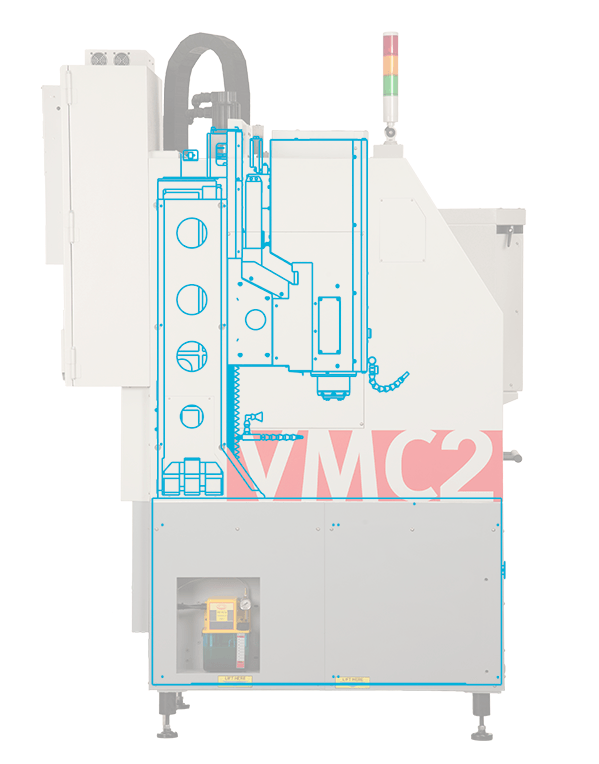

The TRAK VMC2 - Rigid and Precise

Rigid and Precise

Compact bridge construction, with a short (horizontal) head projection and direct drive spindle.
This minimal head projection significantly reduces the thermal expansion effects on the machine’s Y-axis accuracy, especially when comparing parts that are run on a “cold” machine in the morning vs. “warm” machine later that day.
X and Y-axis linear rails are precision grade and mounted with a heavy preload.
X, Y and Z-axis ball screws are pre-loaded, ground and precision grade.
Tool holders with patented BT30 pull stud to prevent tool holder bulging near the top.
High spindle tool retention force.

Especificaciónes

Machine Dimensions

  • Width x Depth x Height: 30.5″ x 52″ x 101″
  • Min. Height: 92″
  • Weight: 2,825 lbs. / 3,175 lbs. shipped

Table

  • Table Size: 18″ x 15″
  • Tee Slots: 4 @ 63 mm
  • Max. Load: 500 lbs.
  • Ball Lock® hold down force - 2,250 lbs. @ 35 in/lbs. of torque

Travel

  • XYZ Travels (with soft limits): 14″ x 12″ x 17″
  • Max. Spindle Height: 20.25″
  • Min. Spindle Height: 2.75″
  • Spindle Center to Column: 14″
  • Rapid Speeds: 600 in/min max.

Spindle

  • Tool Holders: BT30
  • Spindle Nose Diameter: 2.2″
  • Max. Spindle Speed: 10,000 RPM
  • Horsepower: 3HP

Automatic Tool Changer

  • ATC Tool Capacity: 8
  • Max Tool Diameter: 2″
  • Retention Knobs: BT30

Air Requirements

  • Air Pressure: 90 psi
  • CFM: 2.5 at 90 psi
  • SCFM: 18

ProtoTRAK System Hardware

  • ProtoTRAK RMX CNC
  • Three-axis CNC and DRO
  • 15.6" LCD screen
  • 4 USB 2.0 ports
  • Built in LED status lights
  • Uncluttered front panel
  • Beacon light
  • Spindle speed override
  • Coolant pump
  • Ethernet port
  • 15 gallon coolant tank
  • Air blast

Software Features

  • Clear, uncluttered interface
  • Prompted data inputs
  • Plain language – no codes
  • Soft keys change with context
  • Windows® operating system
  • Inch/mm selectable
  • Rigid Tapping
  • Reference to ball lock locations
  • Absolute home location
  • Canned cycles: pockets, profiles, bolt hole patterns, etc.
  • Indexer compatible
  • Toolroom vs. Production Ops.
TRAK VMC2 with optional pallet jack

Componentes Opcionales

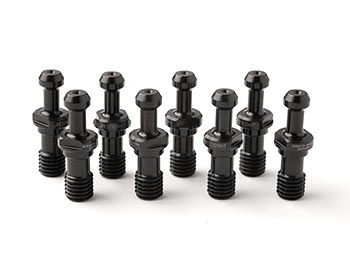

Perillas de Retención

Perillas de Retención

30 taper. Juego de 8.

Carro de Herramientas

Carro de Herramientas

Tools and tool presetting gage are not included. Actual cart may vary slightly from image shown.

Herramienta Preestablecida

Herramienta Preestablecida

30 Taper

Opción de Programación para PC

Opción de Programación para PC

  • Interfaz de usuario ProtoTRAK RMX para PC con Windows®
  • Programación de Piezas y simulación de Ejecución CNC
  • Modificación de archivos ProtoTRAK de los modelos actuales y anteriores

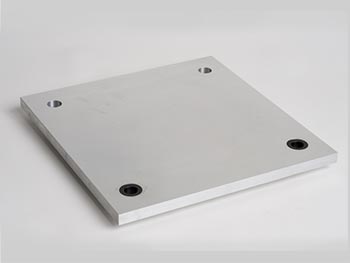

Placa de Sujeción (Fixtura)

Placa de Sujeción (Fixtura)

Placa de Precisión de 457.2mm (18″) x 381mm (15″) con alineadores primarios. Placa de herramientas hecha de aluminio que resiste la deformación.

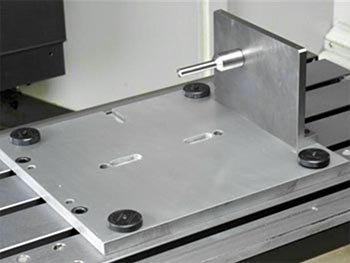

Ensamble de Placa de Sujeción para Prensa de Precisión (Tornillo de Banco)

Ensamble de Placa de Sujeción para Prensa de Precisión (Tornillo de Banco)

Incluye placa de precisión, alineadores, cerca, tope y hardware de montaje.

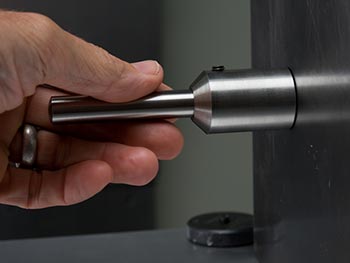

Freno de Prensa de Precisión (Tornillo de Banco)

Freno de Prensa de Precisión (Tornillo de Banco)

Incluye base magnética y extensiones de 1″ (25.4mm), 2″ (50.8mm) y 3″ (76.2mm).

Portaherramientas

Portaherramientas

Ocho piezas, BT30, diversos tamaños.

  • (2) 3/8″ solid end mill holders
  • (2) 1/2″ solid end mill holders
  • (1) 2″ shell mill holder
  • (3) ER16 collet holders
Dispositivos de Sujeción con Bloqueo de Bola

Dispositivos de Sujeción con Bloqueo de Bola

Disponibles en juegos de cuatro.

Alineadores con Bloqueo de Bola

Alineadores con Bloqueo de Bola

Para las placas de sujeción. De alta y baja precisión para agujeros de localización primarios y secundarios.

Interruptor Remoto de Encendido/Apagado - CMV

Interruptor Remoto de Encendido/Apagado - CMV

Un interruptor manual para detener o continuar la ejecución del programa.

Disponible para su compra en el sitio web de piezas de servicio: Interruptor Remoto de Encendido/Apagado

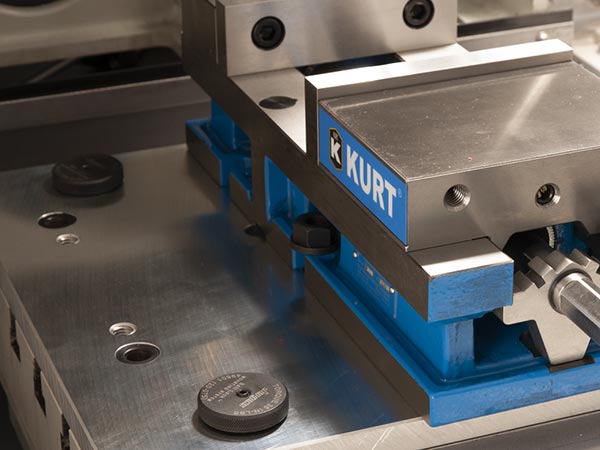

Prensa de Precisión Kurt<sup>®</sup>

Prensa de Precisión Kurt®

Modificado para el TRAK VMC2 y TRAK 2op (recomendada).

MTConnect<sup>®</sup>

MTConnect®

The TRAK MTConnect option enables customers to add MTConnect functionality quickly and easily to their machines, so that machine data can be collected using the standard MTConnect protocol.

  • Machine networking through ethernet connection or USB Wi-Fi adapter
  • Collect machine data throughout shop
  • Monitor machine status, receive notifications and analyze data throughout your machines’ history

3rd party software not included.

VIDEO: MTConnect® Option Overview

Convertidor de Archivos Parasolid

Convertidor de Archivos Parasolid

  • Import and convert 3D CAD data into ProtoTRAK programs
  • X_T files
  • X, Y & Z dimensions are transferred into program events
  • 2D and 3D views of part
  • Add or remove geometry
  • Chaining
  • Easy, prompted process you can do right at the machine

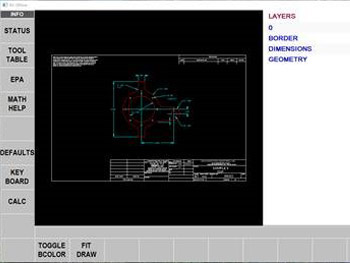

Convertidor de Archivos DXF

Convertidor de Archivos DXF

  • Import and convert CAD data into ProtoTRAK programs
  • DXF or DWG files
  • Chaining
  • Automatic Gap Closing
  • Layer control
  • Easy, prompted process you can do right at the machine
Memoria USB

Memoria USB

La opción de memoria USB consiste en una unidad de memoria USB Delkin® de grado industrial. Esta memoria USB no tiene rival en cuanto a confiabilidad y velocidad de acceso a archivos. Es el almacenamiento de elección para nuestros propios ingenieros de software.

Otras Opciones para TRAK VMC2

Otras Opciones para TRAK VMC2

  • Pallet Jack
  • Tool Tray
  • Memory Option
  • Auxiliary Output
  • CAM Out converter
  • Voltage change 220v to 440v
  • Single phase option (reduces HP by 40%)
  • Indexer ready kit
