opciones para Tornos

Opciones de Máquina

TRAKing<sup>®</sup>

TRAKing®

Función TRAKing para los programas durante la ejecución, Función GO TO (Ir A) alguna Dimensión en Modo DRO (Lectura Digital).

CHUCK - 6

CHUCK - 6" D1-4

Montaje directo, presentando mandíbulas principales y mandíbulas superiores separadas. Los mandriles (chucks) ofrecidos para cada modelo son los correspondientes a las máximas RPM del torno.

Torno Sujecion del Mandril Diámetro de Paso A Través del Agujero
1440 EX 6″ D1-4 1.57″
Bomba de Refrigerante

Bomba de Refrigerante

Puede ser configurado para funcionar como lo ordene la tecla "Accesory" en el panel frontal de la ProtoTRAK RLX.

Lámparas de trabajo LED

Lámparas de trabajo LED

Para tornos de la serie RX: una lámpara estilo tubo montada en la parte inferior de la carcasa del chip y una lámpara de brazo oscilante montada en la parte superior del torno.

Auxiliary Output

Auxiliary Output

Señal de salida programable.

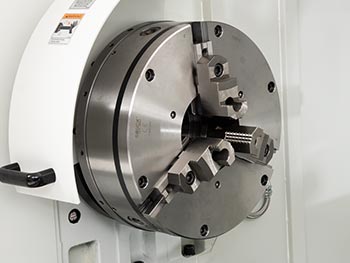

Mandril (Chuck) Buck

Mandril (Chuck) Buck

Montaje directo, presentando mandíbulas principales y mandíbulas superiores separadas. Los mandriles (chucks) ofrecidos para cada modelo son los correspondientes a las máximas RPM del torno.

Torno Sujecion del Mandril Diámetro de Paso A Través del Agujero
1630RX 8″ D1-6 2.36″
1630HS-RX 6″ A2-4 1.77″
1845RX 8″ D1-6 2.36″
2470RX 12″ D1-8 4.16″
30120RX 20″ A2-11 6.30″

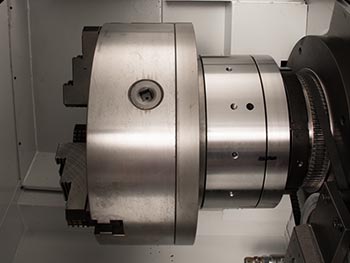

Mandril (Chuck) Trasero y Adaptador

Mandril (Chuck) Trasero y Adaptador

Mandril trasero 16″ y adaptador de mandril opcional para el 30120RX. Tanto los mandriles delanteros como los traseros se equilibran en la fábrica cuando se compran con la máquina. Los mandriles comprados por separado pueden necesitar un saldo.

Solo para el torno 30120RX.

Opción Descripción
Mandril Trasero y Adaptador Sujecion del Mandril 16″ chuck
Adaptador - mandril trasero Agrega nariz de husillo A2-11

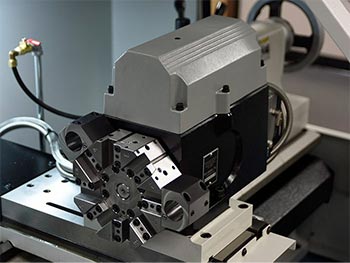

Torres Portaherramientas de 8 Estaciones

Torres Portaherramientas de 8 Estaciones

Refrigerante suministrado en cada herramienta. No disponible para el 1440EX o el 30120RX.

Torno Herramientas
1630RX 3/4″
1630HS-RX 3/4″
1845RX 3/4″ or 1″
2470RX 1″

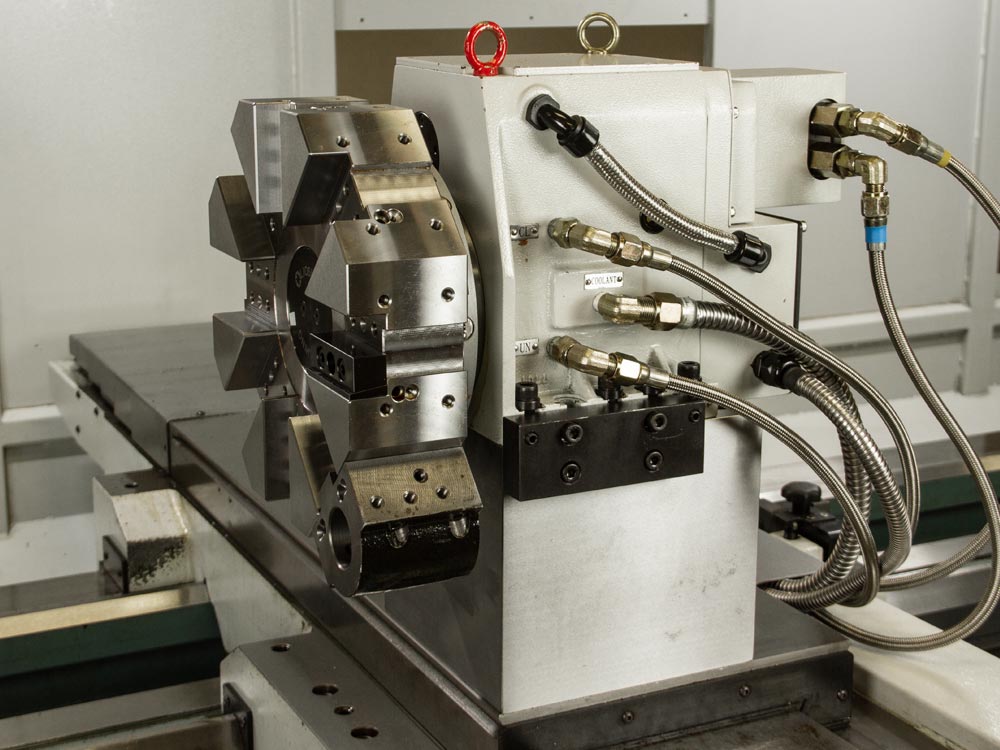

Torres Portaherramientas de 8 Estaciones

Torres Portaherramientas de 8 Estaciones

La Torres Portaherramientas de 8 Estaciones para los tornos de recorrido largo utiliza herramientas de 1 ″ y suministra refrigerante en cada herramienta. La sujeción se logra mediante sistemas hidráulicos.

Torno Herramientas
30120RX 1″

VIDEO: 8-Station Turret for TRAK® Long Travel Lathes

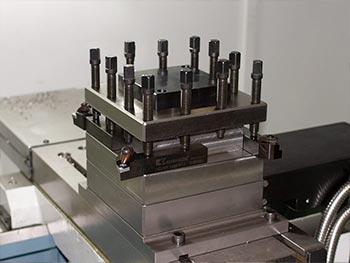

Torre Portaherramientas de 4 Estaciónes

Torre Portaherramientas de 4 Estaciónes

No disponible para el 1440EX o el 30120RX.

Torno Herramientas
1630RX 3/4″
1630HS-RX 3/4″
1845RX 3/4″ or 1″
2470RX 1″

AHORA DISPONIBLE: Los kits opcionales de barra de mandrinar/portabrocas están disponibles para herramientas de 3/4″ o 1″.

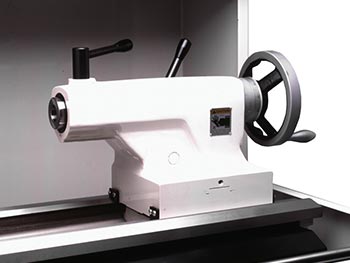

ContraCabezal (Contrapunto)

ContraCabezal (Contrapunto)

Opcional para los tornos 1630RX y 1630HS-RX. Estándar en todos los demás modelos.

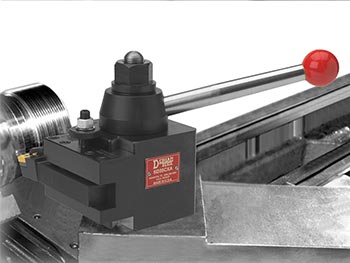

Juego (Kit) de Herramientas

Juego (Kit) de Herramientas

Los juegos (kits) de herramientas Dorian® hacen que los cambios de herramienta sean fáciles y rápidos. Cambios repetibles a una precisión de 0.0254 mm (0.001"). El juego (kit) incluye:

  • (1) Torre portaherramienta de cambio rápido
  • (4) Portaherramientas cuadrados para torneado, careado o mandrinado.
  • (1) Portaherramienta Morse (MT4)
  • (1) Portaherramientas para barra de mandrinar (para el juego de 3/4″: portaherramientas de 1″, para el juego de 1″: portaherramientas de 1.25″)
  • (1) Tuerca T-slot
Torno Herramientas
1440EX 3/4″
1630RX 3/4″
1630HS-RX 3/4″
1845RX 3/4″ or 1″
2470RX 1″
30120RX 1-1/4″

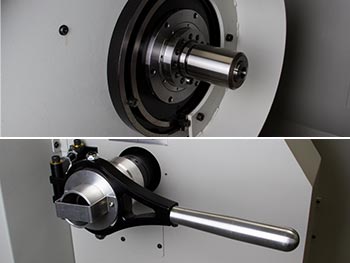

Actuador de Boquillas 5C (Collet Closer)

Actuador de Boquillas 5C (Collet Closer)

Montaje Conico 5C, Nariz Extendida.

No disponible para 2470RX o 30120RX.

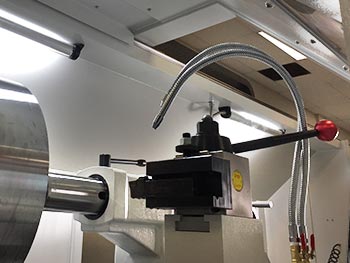

Juego (Kit) de Herramientas

Juego (Kit) de Herramientas

Herramientas de 1-1/4″ para el torno TRL 30120RX. Los juegos (kits) de herramientas marca Dorian® hacen que los cambios de herramienta sean fáciles y rápidos. Cambios repetibles a una precisión de 0.0254 mm (0.001″). El juego (kit) incluye:

  • (1) Torre portaherramienta de cambio rápido
  • (4) Portaherramientas cuadrados para torneado, careado o mandrinado.
  • (1) Portaherramienta para barra de mandrinar (1.50″)
  • (1) Portaherramienta Morse (MT5)
  • (1) Tuerca T-slot

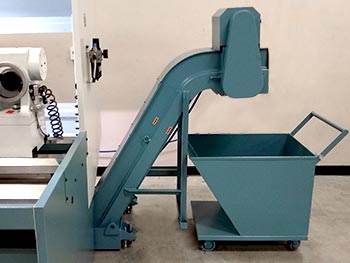

Banda Transportadora (Conveyor) de Virutas

Banda Transportadora (Conveyor) de Virutas

TRAK ofrece una banda transportadora (conveyor) de virutas tipo cinturón con bisagras para el TRL 30120RX. La banda transportadora recibe energía directamente desde el torno y es controlada por el operador con un interruptor en el panel colgante.

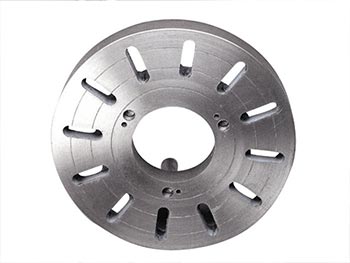

Plato Liso/Plano (Faceplate)

Plato Liso/Plano (Faceplate)

Torno Diámetro
1440EX 10″
1630RX 14″
1630HS-RX 14″
1845RX 14″
2470RX 20″
30120RX 30″

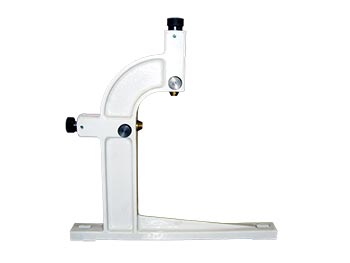

Luneta Móvil/Viajera - 30120RX

Luneta Móvil/Viajera - 30120RX

Torno Diámetro Tipo
1440EX 1.97″ Solid Brass Nib
1630RX 5″ Solid Brass Nib
1630HS-RX 5″ Solid Brass Nib
1845RX 3.94″ Solid Brass Nib
2470RX 6.5″ Solid Brass Nib
30120RX 0.79 - 7.87″ Roller

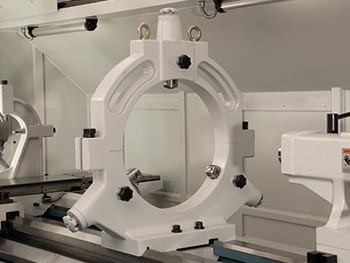

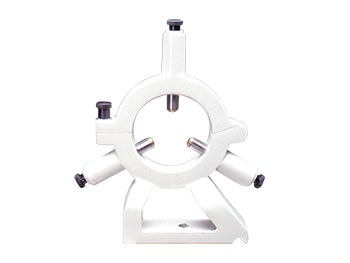

Luneta Fija

Luneta Fija

Torno Diámetro Tipo
1440EX .20 to 2.36″ Tipo Rodillos
1630RX .500 to 5.5″ Tipo Rodillos
1630HS-RX .500 to 5.5″ Tipo Rodillos
1845RX 0.4 to 7.87″ Tipo Rodillos
2470RX 1.5 to 8″ Tipo Rodillos
30120RX* 1.18 to 11.02″
10.43 to 21.65″
Tipo Rodillos

* La 30120RX viene con 2 juegos de dedos.

Luneta Movil/Viajera

Luneta Movil/Viajera

Torno Diámetro Tipo
30120RX 0.79 - 7.87″ Roller
Luneta Fija

Luneta Fija

Torno Diámetro Tipo
30120RX* 1.18 to 11.02″
10.43 to 21.65″
Tipo Rodillos

* El 30120RX viene con 2 juegos de dedos

Interruptor Remoto de Encendido/Apagado - Fresadoras

Interruptor Remoto de Encendido/Apagado - Fresadoras

Un interruptor manual para detener o continuar la ejecución del programa.

Disponible para su compra en el sitio web de piezas de servicio: Interruptor Remoto de Encendido/Apagado.

Interruptores de Límite

Interruptores de Límite

Soportes e interruptores para definir los límites máximos de desplazamiento. Activar el interruptor causará que los servomotores se apaguen. Nota, los interruptores de límites no son especialmente recomendables. El software del sistema monitorea la intensidad del voltaje y apagará los servos si llega a detectar fuerza excesiva. No disponible para el controlador CNC ProtoTRAK EMX.

Memoria USB TRAK<sup>®</sup>

Memoria USB TRAK®

La opción de memoria USB consiste en una unidad de memoria USB Delkin® de grado industrial. Esta memoria USB no tiene rival en cuanto a confiabilidad y velocidad de acceso a archivos. Es el almacenamiento de elección para nuestros propios ingenieros de software.

Bomba de Refrigerante

Bomba de Refrigerante

La bomba de refrigerante 1440EX se enciende y se apaga al encender la plataforma.

Lámpara de trabajo LED

Lámpara de trabajo LED

El 1440EX tiene una lámpara montada en la carcasa del chip.

Opciones de Software

CAM File Out Converter

CAM File Out Converter

Write, save and then run programs with RX Canned Cycle Events on Legacy ProtoTRAK controls in either .CAM Events or .GCD format.

Opción de Programación RX para PC

Opción de Programación RX para PC

  • Interfaz de usuario ProtoTRAK RX para PC con Windows®
  • Programación de Piezas y simulación de Ejecución CNC
  • Modificación de archivos ProtoTRAK de los modelos actuales y anteriores
Convertidor de Archivos DXF

Convertidor de Archivos DXF

  • Importa y convierte los datos CAD en programas ProtoTRAK
  • Maneja archivos .DXF o .DWG
  • Maneja Encadenamiento de Operaciones/Eventos
  • Cuenta con Cerrado Automático de Brechas
  • Cuenta con Control de Capas (Layers)
  • Maneja Alineación de Piezas
  • Análisis de Características (radios de círculos/arcos y posición)
  • Cuenta con sencillas herramientas CAD para edición/construcción
  • Cuenta con capacidad de producir archivos DXF
  • Es un proceso sencillo, con solicitud de datos, que puede hacer directamente en la máquina

No disponible para la ProtoTRAK ELX.

Advanced Features (Características Avanzadas)

Advanced Features (Características Avanzadas)

  • Verificar/Hacer Pieza — Gráficos de la trayectoria programada de la herramienta en modelo sólido
  • Comentarios de Eventos
  • Editor de Código G
  • Reparación de Roscas
  • Portapapeles para copiar eventos entre programas
  • Configuración de Portaherramientas Gang
  • Evento de CUSTOM THREAD (Rosca Personalizada)
  • Evento TAP (Roscar)
  • Función SEARCH EDIT (Buscar Editar)

No disponible para la ProtoTRAK ELX.

MTConnect<sup>®</sup>

MTConnect®

The TRAK MTConnect option enables customers to add MTConnect functionality quickly and easily to their machines, so that machine data can be collected using the standard MTConnect protocol.

  • Machine networking through ethernet connection or USB Wi-Fi adapter
  • Collect machine data throughout shop
  • Monitor machine status, receive notifications and analyze data throughout your machines’ history

3rd party software not included.

VIDEO: MTConnect® Option Overview
