Convertidor Opcional de Archivos DXF

Archivos DXF y el ProtoTRAK RLX

TRAKing Pat demuestra cómo usar archivos DXF con el ProtoTRAK RLX CNC. El uso de archivos DXF en el RLX se simplifica gracias a las mejoras de software y las nuevas funciones, como la pantalla táctil LCD del control.

La opción del convertidor DXF está disponible para todos los tornos de la serie TRAK RX.

Selección de Capas (Layers)

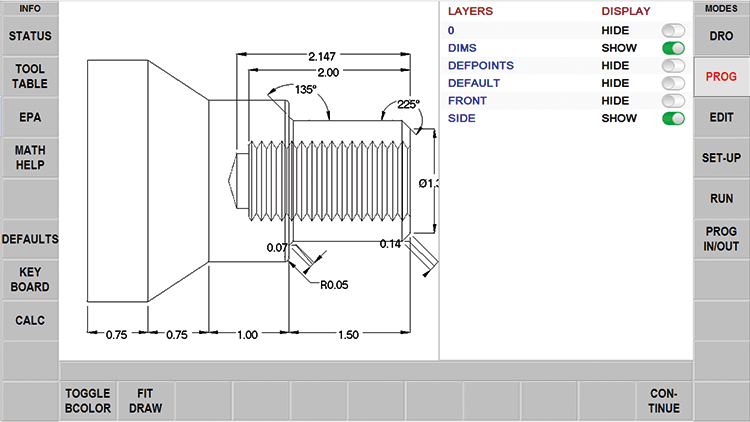

Vea el archivo completo y seleccione las capas que desee maquinar.

ProtoTRAK RLX CNC Flyout Window for the Tool Table

Selección Interactiva y con Datos Requeridos de la Geometría

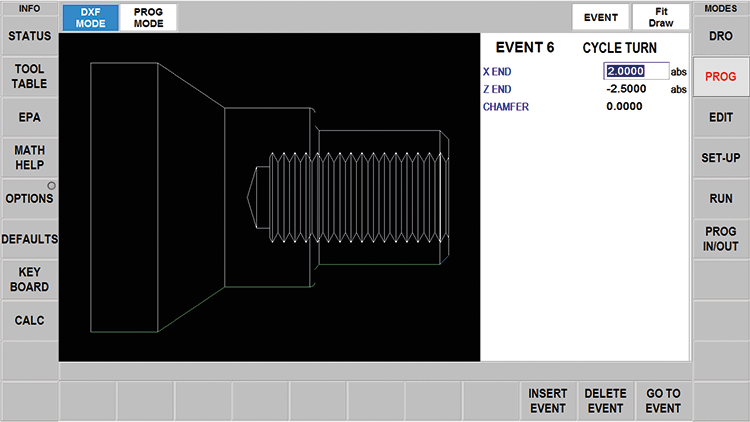

Programe los eventos en el orden que usted elija. Es fácil llenar los datos requeridos una vez que el tipo de evento y las dimensiones son cargadas en el programa.

ProtoTRAK RLX CNC Flyout Window For Enhanced ProtoTRAK Assistance

Encadenamiento entre Eventos

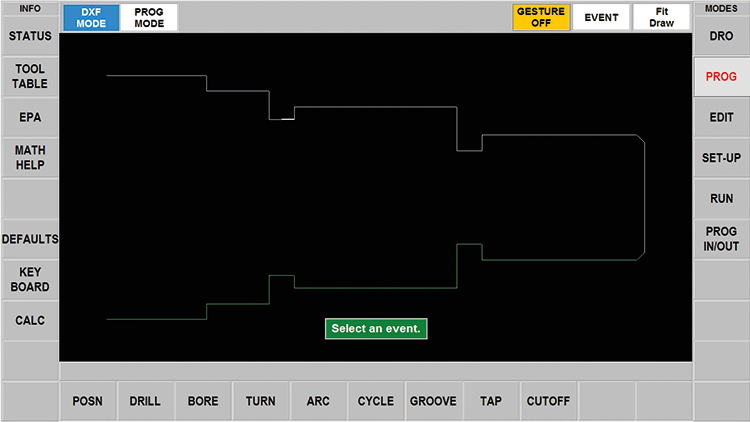

Programe la geometría completa del contorno de un POCKET (Agujero) o PROFILE (Perfil) con sólo dos clics — indíquele a la ProtoTRAK donde comenzar y después a que dirección debe ir.

ProtoTRAK RLX CNC Touchscreen Gestures

Dos Clics

El resto de los eventos conectados son cargados automáticamente. Los 12 eventos de aquí se programaron fácilmente al tocar dos líneas.

ProtoTRAK RLX CNC Touchscreen Gestures

Edición de Líneas

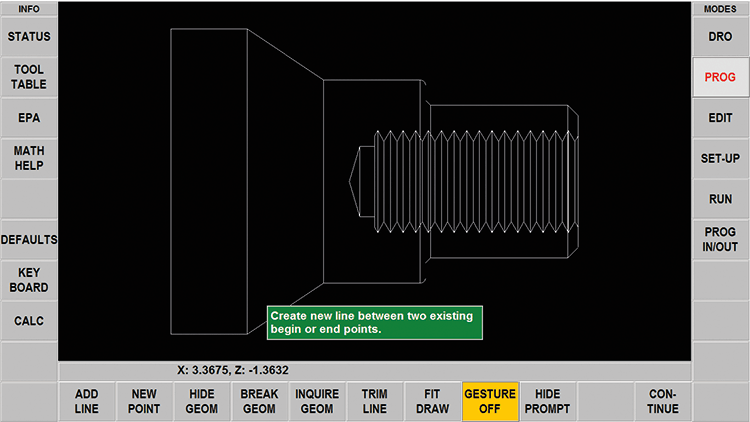

Si las líneas dibujadas en el archivo DXF no pueden ser maquinadas tal como están dibujadas, el Convertidor DXF le permite insertar o esconder líneas para poder evitar esos problemas. No necesita regresar al departamento de CAD para modificarlo.

RLX CNC Touchscreen - Tap to Enter
