Especificaciónes TRAK TMC

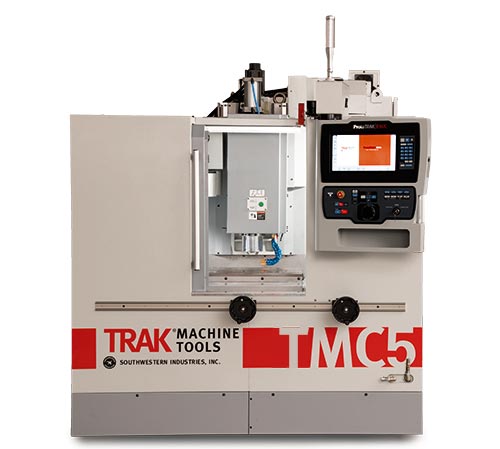

TRAK TMC5 Toolroom Machining Center
TRAK TMC5

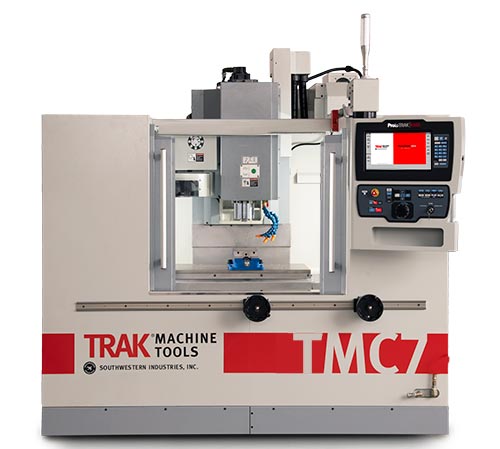

TRAK TMC7 Toolroom Machining Center
TRAK TMC7
TRAK TMC10 Toolroom Machining Center
TRAK TMC10

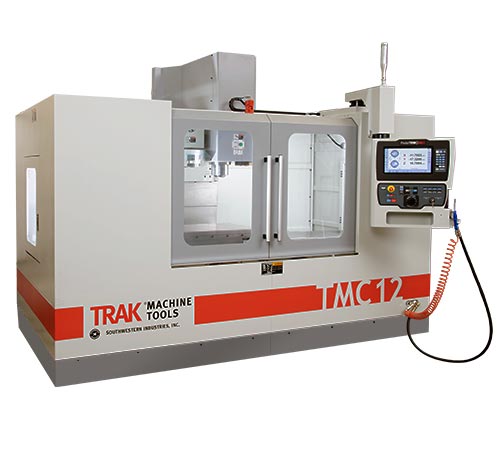

TRAK TMC12 Toolroom Machining Center
TRAK TMC12

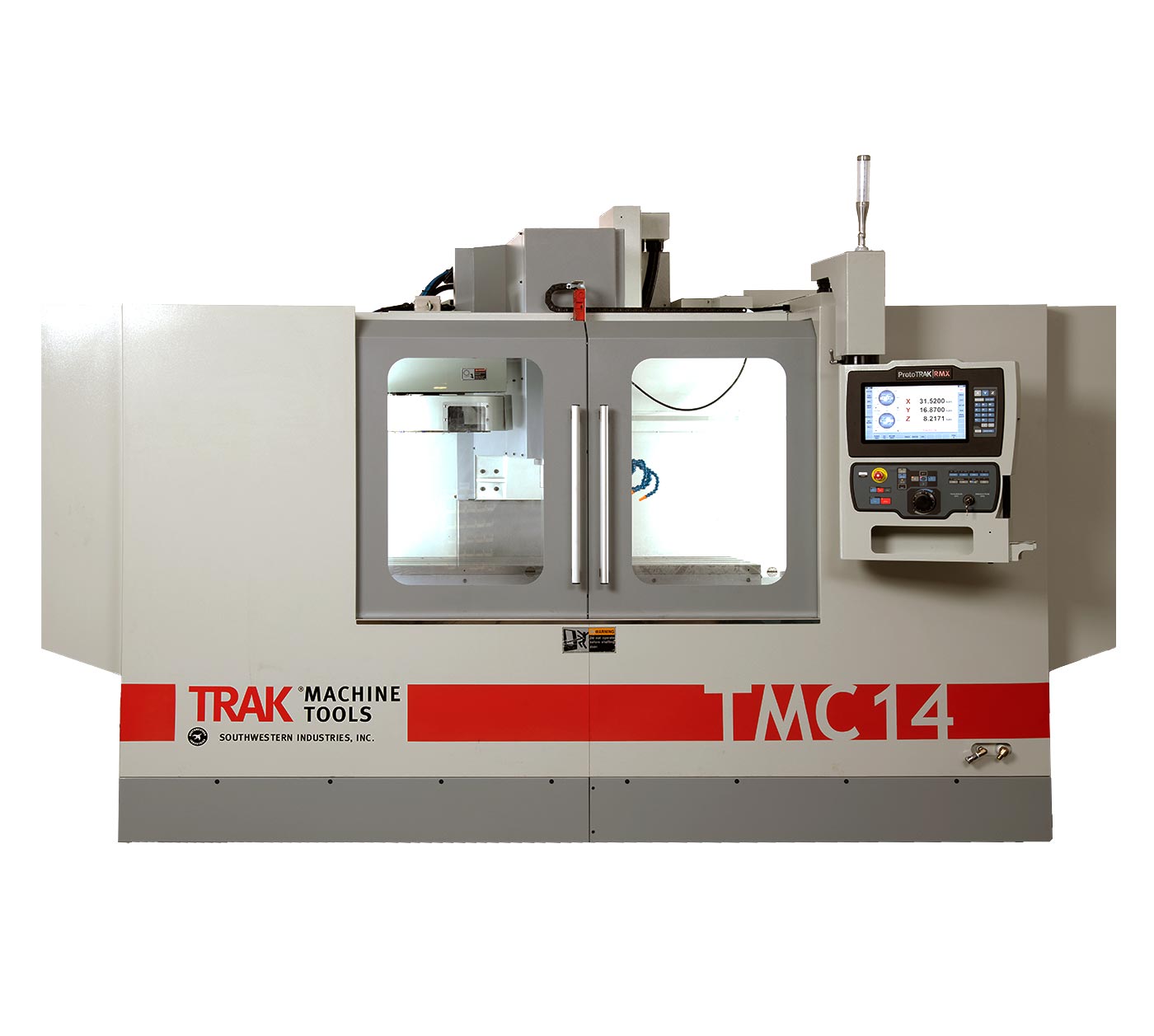

TRAK TMC14 Toolroom Machining Center
TRAK TMC14
Tamaño de la Mesa 700 x 400 mm 900 x 500 mm 1,120 x 500 mm 1,300 x 600 mm 1,600 x 600 mm
Desplazamiento (Ejes X, Y, Z) con límites blandos 508 x 406.40 x 508 mm
(20″ x 16″ x 20″)
762 x 508 x 508 mm
(30″ x 20″ x 20″)
1,035.05 x 508 x 508 mm
(40.75″ x 20″ x 20″)
1,270 x 685.8 x 635 mm
(50″ x 27″ x 25″)
1,524 x 685.8 x 635 mm
(60″ x 27″ x 25″)
Movimientos Rápidos en X, Y, Z 10,160 mm/min en Ops de Toolroom
25,400 mm/min en Ops de Producción
10,160 mm/min en Ops de Toolroom
25,400 mm/min en Ops de Producción
10,160 mm/min en Ops de Toolroom
25,400 mm/min en Ops de Producción
10,160 mm/min en Ops de Toolroom
25,400 mm/min en Ops de Producción
10,160 mm/min en Ops de Toolroom
25,400 mm/min en Ops de Producción
Ranuras en T (Número de Ranuras x Ancho x Paso) 3 x 18 mm x 100 mm
(3 x .709″ x 3.937″)
5 x 18 mm x 100 mm
(5 x .709″ x 3.937″)
5 x 18 mm x 100 mm
(5 x .709″ x 3.937″)
5 x 18 mm x 100 mm
(5 x .709″ x 3.937″)
5 x 18 mm x 100 mm
(5 x .709″ x 3.937″)
Conicidad del Portaherramientas Conicidad de 40 Conicidad de 40 Conicidad de 40 Conicidad de 40 Conicidad de 40
Velocidad del Husillo - Vari-Speed (RPM) 50 - 8,000 RPM
50 - 12,000 RPM (optional)
50 - 8,000 RPM
50 - 12,000 RPM (optional)
50 - 8,000 RPM
50 - 12,000 RPM (optional)
50 - 8,000 RPM
50 - 12,000 RPM (optional)
50 - 8,000 RPM
50 - 12,000 RPM (optional)
Diámetro de la Boquilla del Husillo 76.2 mm (3″) 76.2 mm (3″) 76.2 mm (3″) 95.2 mm (3.75″) 95.25 mm (3.75″)
Fuerza de Sujeción de la Herramienta (90 PSI) 6,672.33 N 6,672.33 N 6,672.33 N 2,982.79 N 2,982.79 N
Tipo de Portaherramientas CAT 40 o BT 40 CAT 40 o BT 40 CAT 40 o BT 40 CAT 40 o BT 40 CAT 40 o BT 40
Capacidad de Cambiador Automático de Herramientas 16 16 16 16 16
Peso Máximo de la Herramienta (Inc. Portaherramientas) 6.81 kg (15 lbs) 6.81 kg (15 lbs) 6.81 kg (15 lbs) 6.81 kg (15 lbs) 6.81 kg (15 lbs)
Diámetro Máximo de la Herramienta 3.14″ (79.756 mm) 3.14″ (79.756 mm) 3.14″ (79.756 mm) 3.14″ (79.756 mm) 3.14″ (79.756 mm)
Velocidad del Carrusel 0.8 seg de estación a estación 0.8 seg de estación a estación 0.8 seg de estación a estación 0.8 seg de estación a estación 0.8 seg de estación a estación
Sistema de Selección de Herramienta Bidireccional/dirección más cercana Bidireccional/dirección más cercana Bidireccional/dirección más cercana Bidireccional/dirección más cercana Bidireccional/dirección más cercana
HP del Motor del Husillo - Potencia Pico 15 HP 15 HP 15 HP 22.5 HP 22.5 HP
HP del Motor del Husillo - Potencia Continua 10 HP 10 HP 10 HP 15 HP 15 HP
Requerimientos Eléctricos
Estándar (208V)
Husillo 8K
208V (rango de 200-240V es aceptables), 3F, 68A
La corriente puede ser tan alta como 87A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A)
208V (rango de 200-240V es aceptables), 3F, 68A
La corriente puede ser tan alta como 87A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A)
208V (rango de 200-240V es aceptables), 3F, 68A
La corriente puede ser tan alta como 87A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A)
208V (rango de 200-240V es aceptables), 3F, 93A
La corriente puede ser tan alta como 112A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A)
208V (rango de 200-240V es aceptables), 3F, 93A
La corriente puede ser tan alta como 112A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A)
Requerimientos Eléctricos
Estándar (208V)
Husillo 12K
208V (rango de 200-240V es aceptables), 3F, 69A
(La corriente puede ser tan alta como 88A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A); incluye corriente para enfriador de refrigerante soluble - "cooler")
208V (rango de 200-240V es aceptables), 3F, 69A
(La corriente puede ser tan alta como 88A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A); incluye corriente para enfriador de refrigerante soluble - "cooler")
208V (rango de 200-240V es aceptables), 3F, 69A
(La corriente puede ser tan alta como 88A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A); incluye corriente para enfriador de refrigerante soluble - "cooler")
208V (rango de 200-240V es aceptables), 3F, 96A
(La corriente puede ser tan alta como 115A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A); incluye corriente para enfriador de refrigerante soluble - "chiller")
208V (rango de 200-240V es aceptables), 3F, 96A
(La corriente puede ser tan alta como 115A con todas las opciones ordenadas: CTS (+14A), 4th axis (+5A); incluye corriente para enfriador de refrigerante soluble - "chiller")
Requerimientos Eléctricos
Opcionales (480V)
Husillo de 8K
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 46A
46 amps based nominal rated current of transformer
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 46A
46 amps based nominal rated current of transformer
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 46A
46 amps based nominal rated current of transformer
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 48A
(Current can be as high as 57 amps with all options ordered - CTS (+6A), 4th axis (+3A))
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 48A
(Current can be as high as 57 amps with all options ordered - CTS (+6A), 4th axis (+3A))
Requerimientos Eléctricos
Opcionales (480V)
Husillo de 12K
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 46A
46 amps based nominal rated current of transformer
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 46A
46 amps based nominal rated current of transformer
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 46A
46 amps based nominal rated current of transformer
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 49A
(Current can be as high as 58 amps with all options ordered - CTS (+6A), 4th axis (+3A); includes chiller current)
480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 49A
(Current can be as high as 58 amps with all options ordered - CTS (+6A), 4th axis (+3A); includes chiller current)
Peso Máximo de la Pieza de Trabajo 400 kg (880 lbs) 600 kg (1,320 lbs) 800 kg (1,760 lbs) 1,000 kg (2,200 lbs) 1,200 kg (2,640 lbs)
Altura de la Mesa desde el Fondo de la Bancada*** 965.20 mm (38″) 965.20 mm (38″) 965.20 mm (38″) 1000 mm (38.37″) 1000 mm (38.37″)
Altura Mínima desde la Nariz del Husillo hasta la Mesa **** 88.90 mm (3.5″) 88.90 mm (3.5″) 88.90 mm (3.5″) 57 mm (2.25″) 57 mm (2.25″)
Altura Máxima desde la Nariz del Husillo hasta la Mesa **** 596.90 mm (23.50″) 596.90 mm (23.50″) 596.90 mm (23.50″) 735 mm (28.75″) 735 mm (28.75″)
Distancia del Carrusel de Herramientas a la Mesa 457.20 mm (18″) 444.50 mm (17.50″) 444.50 mm (17.50″) 546.1 mm (21.50″) 546.1 mm (21.50″)
Distancia del Centro del Husillo a la Cara del Cabezal del Husillo 419.10 mm (16.50″) 463.55 mm (18.25″) 463.55 mm (18.25″) 700 mm (27.56″) 700 mm (27.56″)
Altura Mínima de la Máquina *** 228.60 cm (90″) 228.60 cm (90″) 228.60 cm (90″) 266.7 cm (105″) 266.7 cm (105″)
Altura Máxima de la Máquina (Cabezal Hasta Arriba) *** 270.51 cm (106.5″) 270.51 cm (106.5″) 270.51 cm (106.5″) 306.07 cm (120.5″) 306.07 cm (120.5″)
Ancho Total de la Máquina con las Puertas Laterales Abiertas y el Extractor de Virutas Sin Fin y el Contenedor de Virutas en su Lugar 403.86 cm (159″) 424.82 cm (167.25″) 443.23 cm (174.50″) 523.92 cm (206.27″) 569.29 cm (224.13″)
Largo Total de la Máquina con la Puerta del Tablero Eléctrico Completamente Abierta 180° 370.84 cm (146″) 386.08 cm (152″) 386.08 cm (152″) 396.79 cm (156.22″) 396.79 cm (156.22″)
Disposición en Piso (Huella) de la Máquina con el Tanque Refrigerante en su Lugar y el Controlador Colgante Girado 90° (Ancho x Largo) 215.90 x 328.30 cm (85″ x 129.25″)
233.68 x 328.30 cm con el extractor sin fin opcional
246.38 x 342.90 cm (97″ x 135″) 281.94 x 342.90 cm (111″ x 135″) 340 x 367.69 cm (133.86″ x 144.76″) 399.99 x 367.69 cm (157.48″ x 144.76″)
Peso Neto / Peso de Envío (Kg) 3,296 / 3,447 3,795 / 3,946 4,495 / 4,672 6,486 / 6,803 7,484 / 7,711
Capacidad de Refrigerante 56 galones 56 galones 56 galones 71 galones 71 galones
Potencia de Lavado y Bomba de Refrigerante 750 Watt 750 Watt 750 Watt 750 Watt 750 Watt
Aire (a 90 PSI) - ft³/min, ft³/min estándar 2.5 CFM, 18 SCFM 2.5 CFM, 18 SCFM 2.5 CFM, 18 SCFM 3.0 CFM, 25 SCFM 3.0 CFM, 25 SCFM
Calidad del Aire Aire seco/separador de agua con flujo hacia arriba del CMV Aire seco/separador de agua con flujo hacia arriba del CMV Aire seco/separador de agua con flujo hacia arriba del CMV Aire seco/separador de agua con flujo hacia arriba del CMV Aire seco/separador de agua con flujo hacia arriba del CMV
Capacidad de la Bomba de Lubricación 2 Litros 2 Litros 2 Litros 2 Litros 2 Litros
Especificaciones sujetas a cambios. *** La altura cambia ligeramente basándose en como la máquina es nivelada en los tornillos de nivelación. **** Puede variar ligeramente debido a la ubicación del interruptor de origen (home) y la configuración de los límites blandos.

Otros Modelos de Centros de Maquinado para Toolroom (Taller) TRAK:

TRAK TMC5 Toolroom Machining Center
Especificaciones del TRAK TMC5:
  • Tamaño de la Mesa: 700 x 400 mm
  • Desplazamiento (X, Y, Z): 508 x 406.4 x 508 mm
  • Disposición en Piso (Huella): 215.9 x 328.30 cm
  • Caballos de Fuerza: 15/10
TRAK TMC7 Toolroom Machining Center
Especificaciones del TRAK TMC7:
  • Tamaño de la Mesa: 900 x 500 mm
  • Desplazamiento (X, Y, Z): 762 x 508 x 508 mm
  • Disposición en Piso (Huella): 246.38 x 342.90 cm
  • Caballos de Fuerza: 15/10
TRAK TMC10 Toolroom Machining Center
Especificaciones del TRAK TMC10:
  • Tamaño de la Mesa: 1,120 x 500 mm
  • Desplazamiento (X, Y, Z): 1,035 x 508 x 508 mm
  • Disposición en Piso (Huella): 281.94 x 342.90 cm
  • Caballos de Fuerza: 15/10
TRAK TMC12 Toolroom Machining Center
Especificaciones del TRAK TMC12:
  • Tamaño de la Mesa: 1,300 x 600 mm
  • Desplazamiento (X, Y, Z): 1,270 x 685.8 x 635 mm
  • Disposición en Piso (Huella): 340 x 367.69 cm
  • Caballos de Fuerza: 22.5/15
TRAK TMC14 Toolroom Machining Center
Especificaciones del TRAK TMC14:
  • Tamaño de la Mesa: 1,600 x 600 mm
  • Desplazamiento (X, Y, Z): 1,524 x 685.8 x 635 mm
  • Disposición en Piso (Huella): 399.99 x 367.69 cm
  • Caballos de Fuerza: 22.5/15
