Centro de Mecanizando Toolroom TRAK TMC7

TRAK DPM RX2 Bed Mill

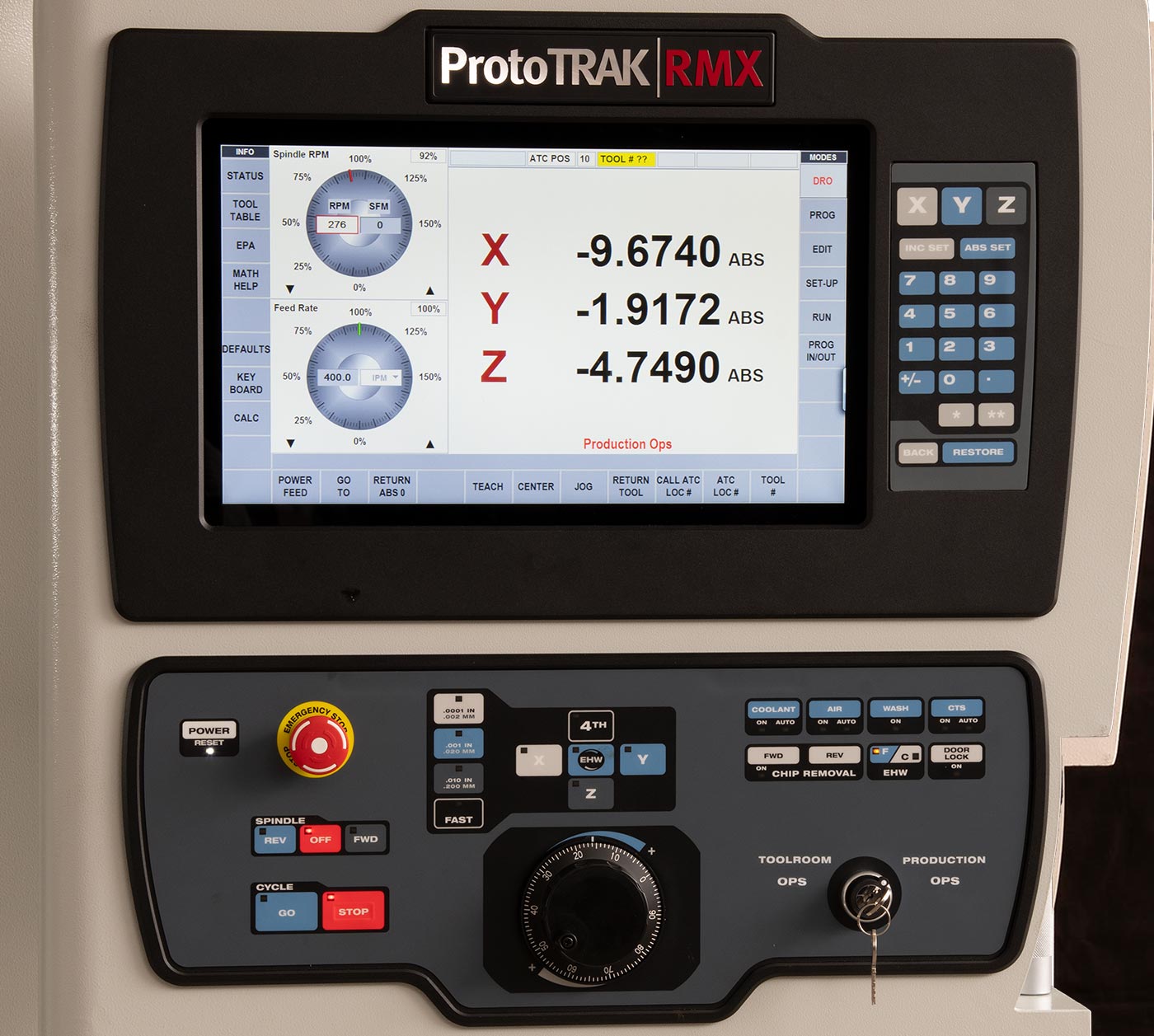

TMC7 featuring the ProtoTRAK RMX CNC

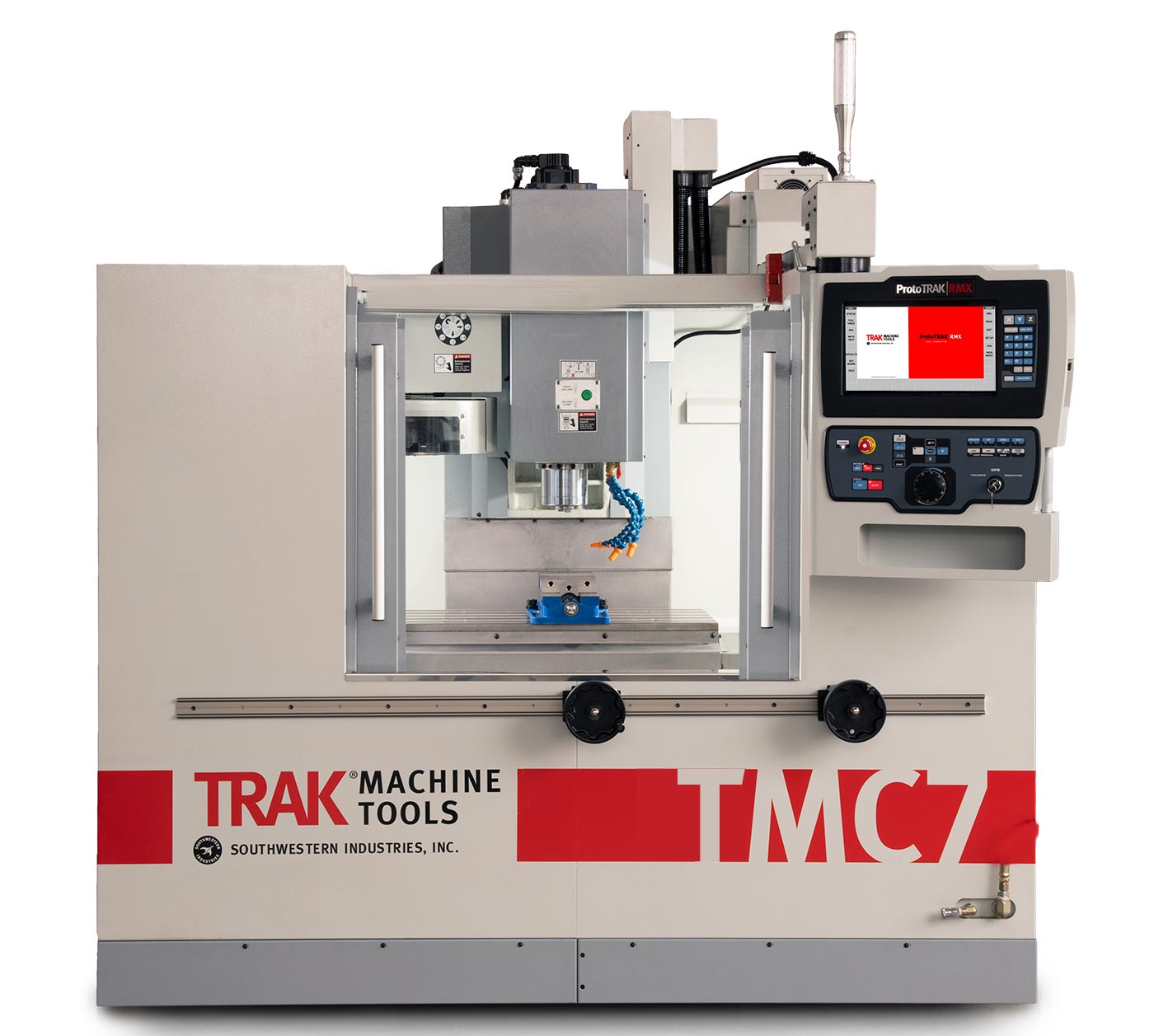

  • TRAK TMC7 Toolroom Machining Center Front View

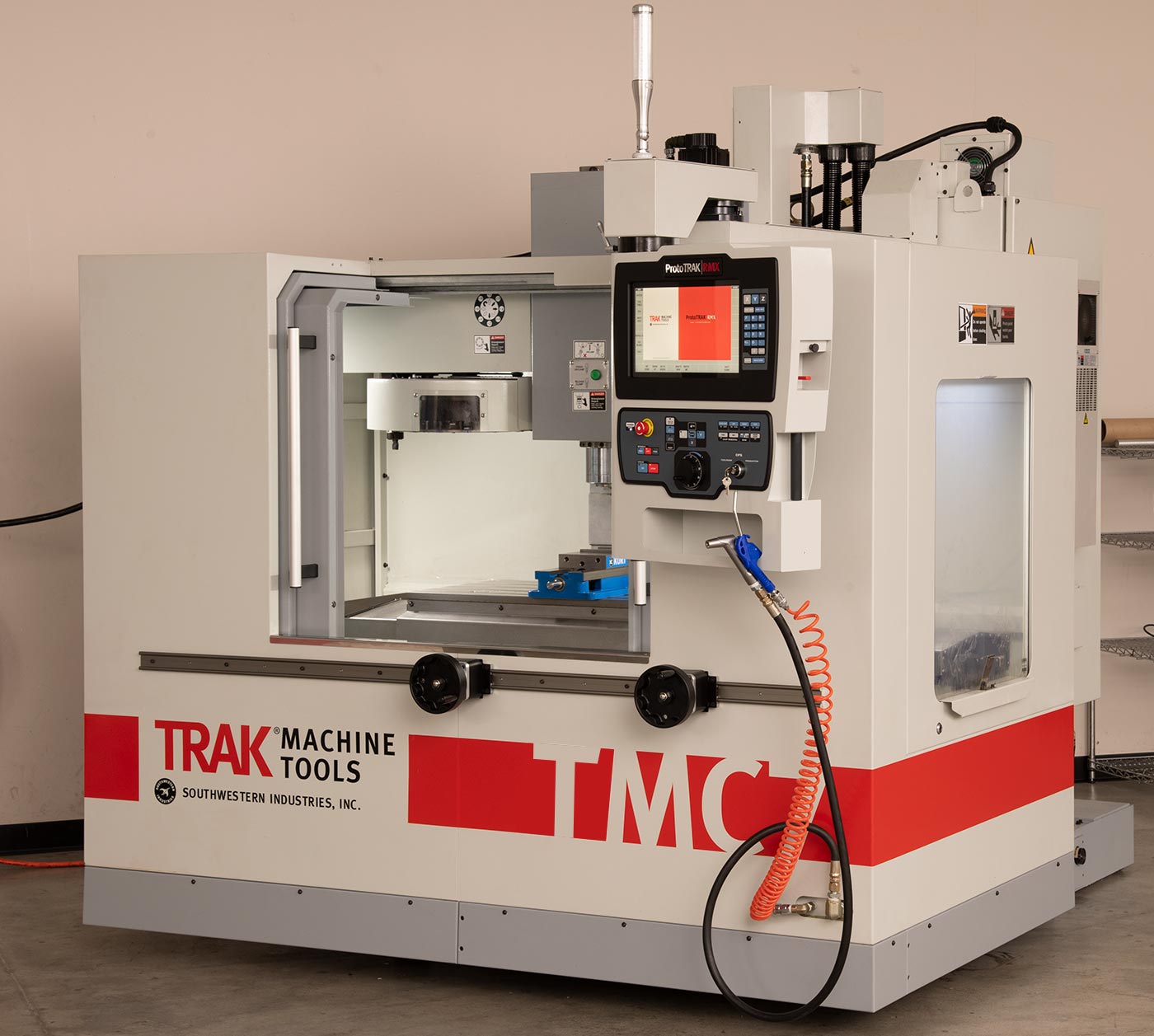

  • TRAK TMC7 Toolroom Machining Center - Three Quarter View
  • TRAK TMC7 Toolroom Machining Center
  • TRAK TMC7 Toolroom Machining Center - Figure 1
  • TRAK TMC7 Toolroom Machining Center - Figure 2

Especificaciones del TRAK TMC7:

  • Tamaño de la Mesa: 900 x 500 mm
  • Desplazamiento (X, Y, Z): 762 x 508 x 508 mm
  • Disposición en Piso (Huella): 246.38 x 342.90 cm
  • Caballos de Fuerza: 15/10

La Máquina Versátil Que Trabaja De Dos Formas

Ops de Toolroom - Cuando necesita que el CMV trabaje como una fresadora de bancada TRAK, pero conteniendo dentro las virutas y el refrigerante
  • Manivelas Electrónicas Opcionales para X, Y y Z
  • CNC Seleccionable de 2 ejes o de 3 ejes
  • DRO (Modo de Lectura Digital) completo para operaciones manuales
Ops de Producción - Cuando necesita ejecutar una producción de cantidades chicas a medianas
  • Cambiador de herramientas en carrusel para 16 herramientas junto con un cambiador manual de herramientas para piezas adicionales
  • Conveniente ventana emergente de Tabla de Herramientas
  • Operación completamente cerrada que cumple con la norma ANSI

Especificaciónes All TMCs

  TRAK TMC5 TRAK TMC7 TRAK TMC10
Tamaño de la Mesa 700 x 400 mm 900 x 500 mm 1,120 x 500 mm
Desplazamiento (Ejes X, Y, Z) con límites blandos 508 x 406.40 x 508 mm
(20″ x 16″ x 20″)
762 x 508 x 508 mm
(30″ x 20″ x 20″)
1,035.05 x 508 x 508 mm
(40.75″ x 20″ x 20″)
Movimientos Rápidos en X, Y, Z 10,160 mm/min en Ops de Toolroom
25,400 mm/min en Ops de Producción
10,160 mm/min en Ops de Toolroom
25,400 mm/min en Ops de Producción
10,160 mm/min en Ops de Toolroom
25,400 mm/min en Ops de Producción
Ranuras en T (Número de Ranuras x Ancho x Paso) 3 x 18 mm x 100 mm
(3 x .709″ x 3.937″)
5 x 18 mm x 100 mm
(5 x .709″ x 3.937″)
5 x 18 mm x 100 mm
(5 x .709″ x 3.937″)
Conicidad del Portaherramientas Conicidad de 40 Conicidad de 40 Conicidad de 40
Velocidad del Husillo - Vari-Speed (RPM) 50 - 8,000 RPM
50 - 12,000 RPM (optional)
50 - 8,000 RPM
50 - 12,000 RPM (optional)
50 - 8,000 RPM
50 - 12,000 RPM (optional)
Diámetro de la Boquilla del Husillo 76.2 mm (3″) 76.2 mm (3″) 76.2 mm (3″)
Fuerza de Sujeción de la Herramienta (90 PSI) 6,672.33 N 6,672.33 N 6,672.33 N
Tipo de Portaherramientas CAT 40 o BT 40 CAT 40 o BT 40 CAT 40 o BT 40
Capacidad de Cambiador Automático de Herramientas 16 16 16
Peso Máximo de la Herramienta (Inc. Portaherramientas) 6.81 kg (15 lbs) 6.81 kg (15 lbs) 6.81 kg (15 lbs)
Diámetro Máximo de la Herramienta 3.14″ (79.756 mm) 3.14″ (79.756 mm) 3.14″ (79.756 mm)
Velocidad del Carrusel 0.8 seg de estación a estación 0.8 seg de estación a estación 0.8 seg de estación a estación
Sistema de Selección de Herramienta Bidireccional/dirección más cercana Bidireccional/dirección más cercana Bidireccional/dirección más cercana
HP del Motor del Husillo - Potencia Pico 15 HP 15 HP 15 HP
HP del Motor del Husillo - Potencia Continua 10 HP 10 HP 10 HP
Requerimientos Eléctricos - Estándar 208V (rango de 200-240V es aceptables), 3F, 67.3A 208V (rango de 200-240V es aceptables), 3F, 67.3A 208V (rango de 200-240V es aceptables), 3F, 67.3A
Requerimientos Eléctricos - Opcionales 480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 36A 480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 36A 480V con el transformador opcional (rango de 432-528V es aceptable), 3F, 36A
Peso Máximo de la Pieza de Trabajo 454 kg (1,000 lbs) 454 kg (1,000 lbs) 454 kg (1,000 lbs)
Altura de la Mesa desde el Fondo de la Bancada*** 965.20 mm (38″) 965.20 mm (38″) 965.20 mm (38″)
Altura Mínima desde la Nariz del Husillo hasta la Mesa **** 88.90 mm (3.5″) 88.90 mm (3.5″) 88.90 mm (3.5″)
Altura Máxima desde la Nariz del Husillo hasta la Mesa **** 596.90 mm (23.50″) 596.90 mm (23.50″) 596.90 mm (23.50″)
Distancia del Carrusel de Herramientas a la Mesa 457.20 mm (18″) 444.50 mm (17.50″) 444.50 mm (17.50″)
Distancia del Centro del Husillo a la Cara del Cabezal del Husillo 419.10 mm (16.50″) 463.55 mm (18.25″) 463.55 mm (18.25″)
Altura Mínima de la Máquina *** 228.60 cm (90″) 228.60 cm (90″) 228.60 cm (90″)
Altura Máxima de la Máquina (Cabezal Hasta Arriba) *** 270.51 cm (106.50″) 270.51 cm (106.50″) 270.51 cm (106.50″)
Ancho Total de la Máquina con las Puertas Laterales Abiertas y el Extractor de Virutas Sin Fin y el Contenedor de Virutas en su Lugar 403.86 cm (159″) 424.82 cm (167.25″) 443.23 cm (174.50″)
Largo Total de la Máquina con la Puerta del Tablero Eléctrico Completamente Abierta 180° 370.84 cm (146″) 386.08 cm (152″) 386.08 cm (152″)
Disposición en Piso (Huella) de la Máquina con el Tanque Refrigerante en su Lugar y el Controlador Colgante Girado 90° (Ancho x Largo) 215.90 x 328.30 cm (85″ x 129.25″)
233.68 x 328.30 cm con el extractor sin fin opcional
246.38 x 342.90 cm (97″ x 135″) 281.94 x 342.90 cm (111″ x 135″)
Peso Neto / Peso de Envío (Kg) 3,296 / 3,455 3,795 / 3,954 4,495 / 4,654
Capacidad de Refrigerante 56 galones 56 galones 56 galones
Potencia de Lavado y Bomba de Refrigerante 750 Watt 750 Watt 750 Watt
Aire (a 90 PSI) - ft³/min, ft³/min estándar 2.5 CFM, 18 SCFM 2.5 CFM, 18 SCFM 2.5 CFM, 18 SCFM
Calidad del Aire Aire seco/separador de agua con flujo hacia arriba del CMV Aire seco/separador de agua con flujo hacia arriba del CMV Aire seco/separador de agua con flujo hacia arriba del CMV
Capacidad de la Bomba de Lubricación 2 Litros 2 Litros 2 Litros
Especificaciones sujetas a cambios. *** La altura cambia ligeramente basándose en como la máquina es nivelada en los tornillos de nivelación. **** Puede variar ligeramente debido a la ubicación del interruptor de origen (home) y la configuración de los límites blandos.

Componentes Opcionales

TRAKing<sup>®</sup> /  Opción de Manivelas Electrónicas

TRAKing® / Opción de Manivelas Electrónicas

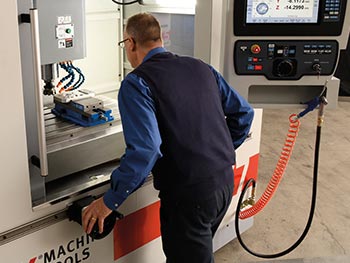

La sensación del control manual de unas manivelas reales, pero nuestras manivelas electrónicas traen el poder del CNC a sus manos a través de características como TRAKing y HACER UNO (DO ONE).

4th Axis

4th Axis

TRAK® 4th axis system for Toolroom Machining Centers.

Coolant Through Spindle

Coolant Through Spindle

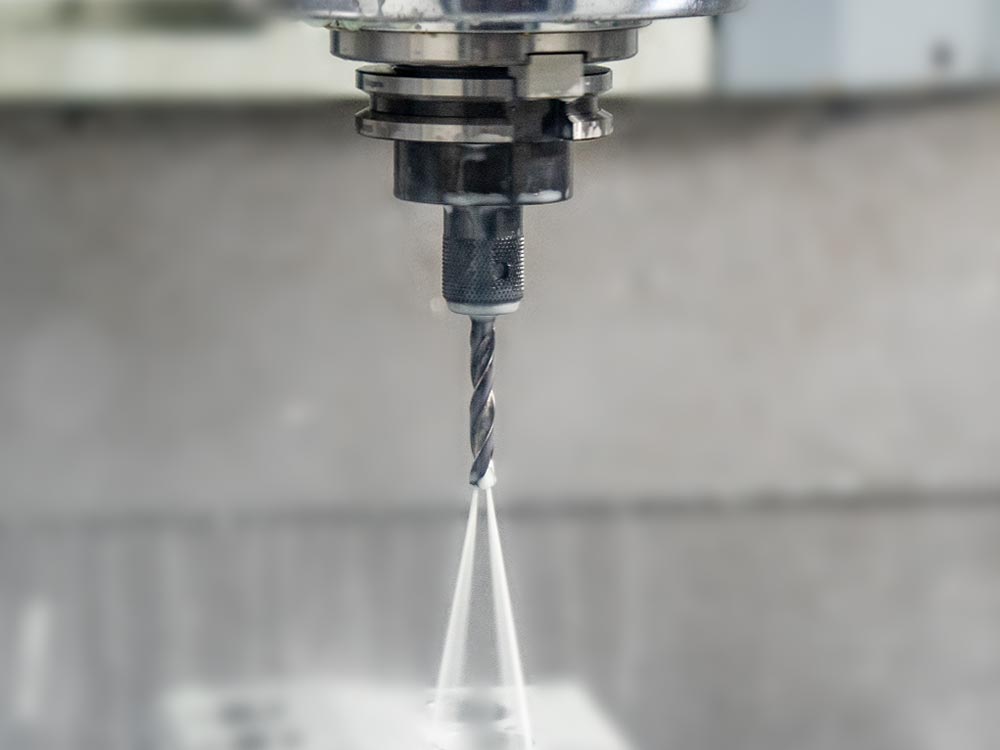

The TRAK CTS system provides pressurized coolant to remove chips during drilling and tapping work. Compared to flood coolant, the CTS option can increase tool life, allow for higher spindle speeds and a corresponding reduction of cycle times, and allow for better surface finishes.

Available options:

  • 8,000 RPM spindle with CTS
  • 12,000 RPM spindle with CTS
Husillo de 12,000 RPM

Husillo de 12,000 RPM

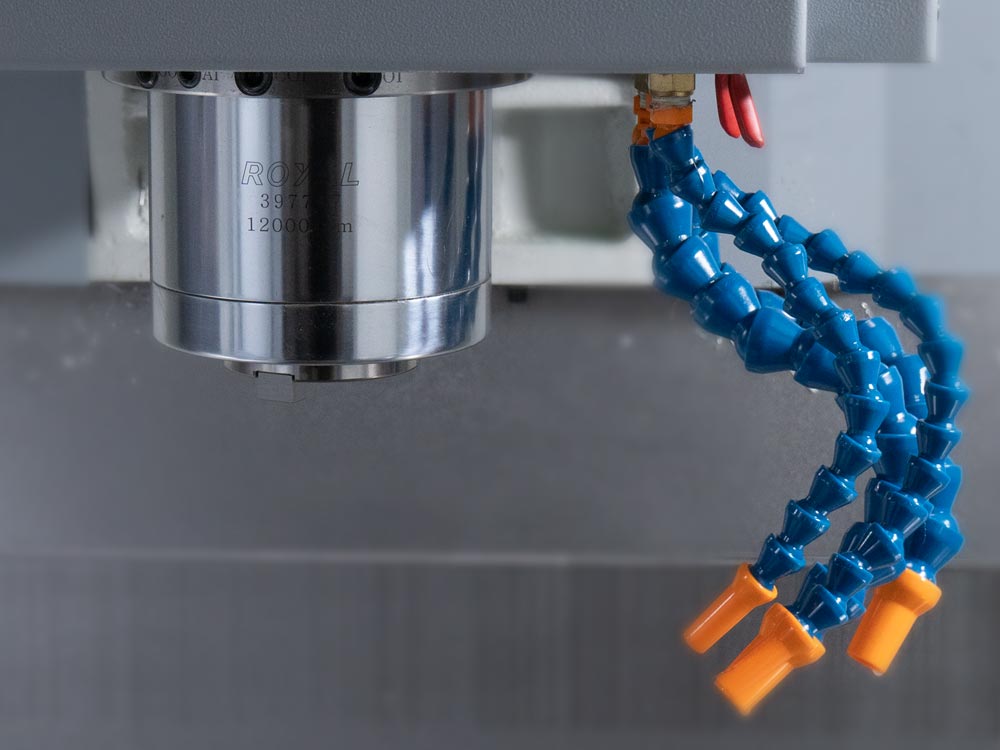

Husillo opcional de 12 mil RPM.

Opción de Programación para PC

Opción de Programación para PC

  • Interfaz de usuario ProtoTRAK RMX para PC con Windows®
  • Programación de Piezas y simulación de Ejecución CNC
  • Modificación de archivos ProtoTRAK de los modelos actuales y anteriores
Interruptor Remoto de Encendido/Apagado - CMV

Interruptor Remoto de Encendido/Apagado - CMV

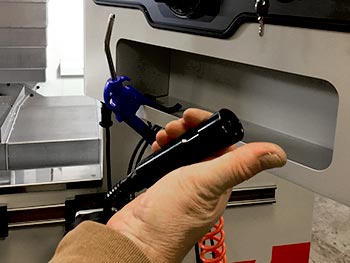

Un interruptor manual para detener o continuar la ejecución del programa.

Disponible para su compra en el sitio web de piezas de servicio: Interruptor Remoto de Encendido/Apagado

Carro de Herramientas y Herramienta Preestablecida

Carro de Herramientas y Herramienta Preestablecida

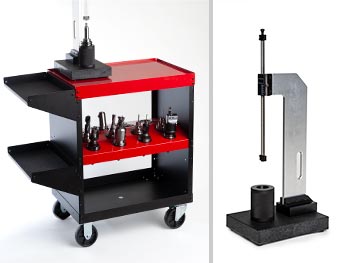

Carro de herramientas de Huot® y herramienta preestablecida. Herramientas no incluidas.

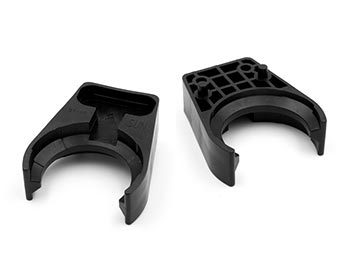

Abrazaderas Portaherramientas — Herramientas - BT40

Abrazaderas Portaherramientas — Herramientas - BT40

Juego de 16. Incluye hardware de montaje.

Perillas de Retención - CAT40

Perillas de Retención - CAT40

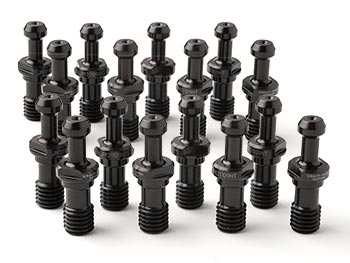

Para CAT40. Juego de 16. Se muestran instaladas.

Prensa de Precisión Kurt<sup>®</sup>

Prensa de Precisión Kurt®

Prensa de Precisión Kurt de 6″ (152.4mm) y su hardware de montaje - Modelo DX6. Se abre hasta 9″ (228.6mm).

MTConnect<sup>®</sup>

MTConnect®

The TRAK MTConnect option enables customers to add MTConnect functionality quickly and easily to their machines, so that machine data can be collected using the standard MTConnect protocol.

  • Machine networking through ProtoTRAK® ethernet connection or USB Wi-Fi adapter
  • Collect machine data throughout shop
  • Monitor machine status, receive notifications and analyze data throughout your machines’ history

3rd party software not included.

Convertidor de Archivos Parasolid

Convertidor de Archivos Parasolid

  • Import and convert 3D CAD data into ProtoTRAK programs
  • X_T files
  • X, Y & Z dimensions are transferred into program events
  • 2D and 3D views of part
  • Add or remove geometry
  • Chaining
  • Easy, prompted process you can do right at the machine
Convertidor de Archivos DXF

Convertidor de Archivos DXF

  • Import and convert CAD data into ProtoTRAK programs
  • DXF or DWG files
  • Chaining
  • Automatic Gap Closing
  • Layer control
  • Easy, prompted process you can do right at the machine
Funciones Auxiliares

Funciones Auxiliares

Enables programming and control of:

  • Pulse indexer (optional)
  • Auxiliary output to control optional secondary device
Memoria USB

Memoria USB

La opción de memoria USB consiste en una unidad de memoria USB Delkin® de grado industrial. Esta memoria USB no tiene rival en cuanto a confiabilidad y velocidad de acceso a archivos. Es el almacenamiento de elección para nuestros propios ingenieros de software.

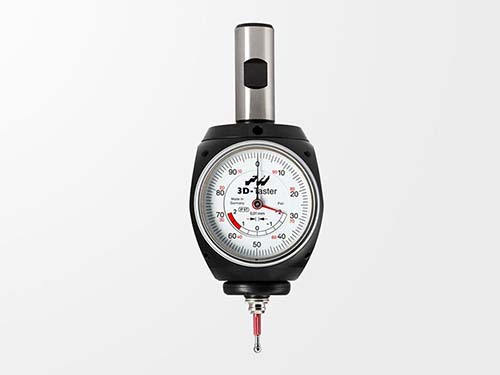

Otras Opciones para los TMC

Otras Opciones para los TMC

  • Unidad de Memoria Interna
  • CAM File Out Convertor
  • Transformador Opcional
  • Opción de contrapunto para el cuarto eje
  • Carro de Accesorios

Software

Características de Software – Funcionamiento en General

  • Asistencia Mejorada de ProtoTRAK (EPA)
    • Ayuda responsiva contextual con funciones del controlador
    • Instrucciones Paso-A-Paso, diagramas y videos
  • Videos Watch Me (Véeme) para una introducción rápida al funcionamiento del ProtoTRAK RMX
  • Videos What's New (Que es lo Nuevo) para una revisión rápida de las características mejoradas en los nuevos lanzamientos
  • Pantalla clara y ordenada
  • Ventanas emergentes para rápido acceso a las características y la información
  • Defaults (Predeterminados) en la Programación para simplificar la programación de piezas
  • Perfiles de usuarios para Defaults (Predeterminados)
  • Opciones de Eventos para modificar los Defaults (Predeterminados) o seleccionar funciones adicionales
  • Teclado QWERTY en la pantalla táctil
  • Calculadora
  • Solicitud de datos a introducir
  • En idioma Inglés – sin códigos
  • Teclas Virtuales – cambian según la función ejecutada
  • Sistema operativo Windows®
  • CNC seleccionable para dos o tres ejes
  • Gráficos a color con vistas ajustables
  • Distintas señas para hacer acercamientos (zoom), mover y rotar
  • Conversión de medidas entre Pulgadas y Milímetros
  • Convenientes Modos de operación
  • Conexión a Redes

Características del Modo DRO (Lectura Digital)

  • Dimensiones Incrementales y Absolutas
  • Override/Sustitución Gráfica de la velocidad de Avance (Feed) del Eje y las RPM del Husillo (Spindle)
  • Paso corto (Jog) en Modo Rápido (Rapid) con override/sustitución de velocidad
  • Avance Automático en los Ejes X, Y o Z
  • Función de enseñar para movimientos manuales
  • Dimensiones GO TO (Ir A) programables
  • Regreso de Servo Motor al 0 (Cero) absoluto
  • Compensaciones de Herramientas desde TOOL LIBRARY (Librería de Herramientas)
  • Cálculo de LINE CENTER (Centro de Línea)
  • Cálculo de CIRCLE CENTER (Centro de Círculo)

Características del Modo de Programación

  • Interpolación circular
  • Interpolación lineal
  • Trayectoria Adaptativa Avanzada de la Herramienta
  • Programación de Geometrías
  • Programación de Trayectorias de la Herramienta
  • Motor de Geometría Automática – CAD integrado para llenar los datos faltantes en el dibujo
  • Nombres de programas alfanuméricos
  • Escalado automático de los datos del dibujo
  • Anidamiento de funciones
  • Múltiples Fixturas
  • Dimensiones incrementales y absolutas pueden incluso ser mezcladas en un mismo punto
  • Compensación automática del diámetro del cortador
  • Edición de los datos del programa
  • Actualización de los gráficos de la pieza mientras se programa
  • Selección de pantalla entre el tamaño del dibujo y el número de eventos
  • Los gráficos en Lista de Pasos (List Step) relacionan los Eventos al Dibujo
  • Edición de los datos programados
  • Deslice el dedo para moverse a través de los Eventos Programados

Ciclos Enlatados (Tipos de Evento)

  • POSITION (Posición)
  • DRILL (Taladrar) / BORE (Mandrinar) / TAP (Roscar) / HELICAL DRILL (Taladrado Helicoidal)
  • BOLT HOLE (Patrón de Barrenos) DRILL (Taladrado) / BORE (Mandrinado) / TAP (Roscado) / HELICAL DRILL (Taladrado Helicoidal)
  • MILL (Fresado)
  • ARC (Arco)
  • CIRCULAR PROFILE (Perfil Circular)
  • RECTANGULAR PROFILE (Perfil Rectangular)
  • IRREGULAR PROFILE (Perfil Irregular) (con Motor de Geometría Automática)
  • FACE MILL (Careado)
  • CIRCLE POCKET (Agujero Circular) / RECTANGULAR POCKET (Agujero Rectangular)
  • IRREGULAR POCKET (Agujero Irregular) (con Motor de Geometría Automática)
  • ISLANDS (Islas) incluyendo formas de Agujeros e Islas
  • SUBROUTINE (Subrutina) REPEAT (Repetir) / MIRROR (Espejo) / ROTATE (Rotar)
  • SUBROUTINE CONVERT DRILL TO TAP (Subrutina Convertir Barreno a Rosca)
  • COPY (Copiar) – MIRROR (Espejo)
  • HELIX (Hélice)
  • AUX (Auxiliar) - Part Change Position, encendido/apagado del refrigerante, aire encendido/apagado
  • ENGRAVE (Grabar Texto)
  • THREAD MILL (Fresar Rosca)
  • PROGRAM PAUSE (Pausar Programa)

Opción de ADVANCED FEATURES (Características Avanzadas)

  • Desbastado Adaptativo de Agujeros
  • Verificar/Hacer Pieza - Gráficos de la trayectoria programada de la herramienta en modelo sólido
  • Número de Herramienta de Acabado
  • Maquinado de Restos No Maquinados (Rest Machining)
  • Compensaciones para Múltiples Fixturas
  • Comentarios de Eventos
  • Editor de Código G
  • SEARCH EDIT (Buscar Editar)
  • Ventana Emergente de Librería de Herramientas (Tool Library)
  • Sincronización Automática de Herramientas entre las herramientas del Carrusel, Programa y Librería
  • Imágenes y notas guardadas en los Programas de Piezas
  • Guardar y Abrir Temporales
  • Ver Encendido/Apagado del Programa
  • Limpieza de Virutas
  • Portapapeles

Opción de Convertidor de Archivos DXF

  • Importa y Convierte los datos CAD en programas ProtoTRAK
  • Maneja archivos .DXF o .DWG
  • Maneja Encadenamiento de Operaciones/Eventos
  • Cuenta con Cerrado Automático de Brechas
  • Cuenta con Control de Capas (Layers)
  • Es un proceso sencillo, con solicitud de datos, que puede hacerse directamente en la máquina
  • Eventos de Islas y Perfiles

Convertidor de Archivos Parasólidos

  • Importa y Convierte datos CAD en 2.5D a programas ProtoTRAK
  • Maneja archivos .X_T
  • Las dimensiones dadas en los ejes X, Y & Z son transferidas a eventos de programa
  • Cuenta con vistas en 2D y 3D de la pieza
  • Puede agregar y eliminar geometrías
  • Maneja encadenamiento de operaciones
  • Cuenta con un proceso de solicitud de datos muy sencillo que puede hacerse directamente en la máquina
  • Eventos de Islas y Perfiles

Otros Modelos de Centros de Maquinado para Toolroom (Taller) TRAK

TRAK TMC5 Toolroom Machining Center
Especificaciones del TRAK TMC5:
  • Tamaño de la Mesa: 700 x 400 mm
  • Desplazamiento (X, Y, Z): 508 x 406.4 x 508 mm
  • Disposición en Piso (Huella): 215.9 x 328.30 cm
  • Caballos de Fuerza: 15/10
TRAK TMC10 Toolroom Machining Center
Especificaciones del TRAK TMC10:
  • Tamaño de la Mesa: 1,120 x 500 mm
  • Desplazamiento (X, Y, Z): 1,035 x 508 x 508 mm
  • Disposición en Piso (Huella): 281.94 x 342.90 cm
  • Caballos de Fuerza: 15/10
