Especificaciones de la Serie TRAK TCsi


TRAK TC820si Turning Center
TC820si

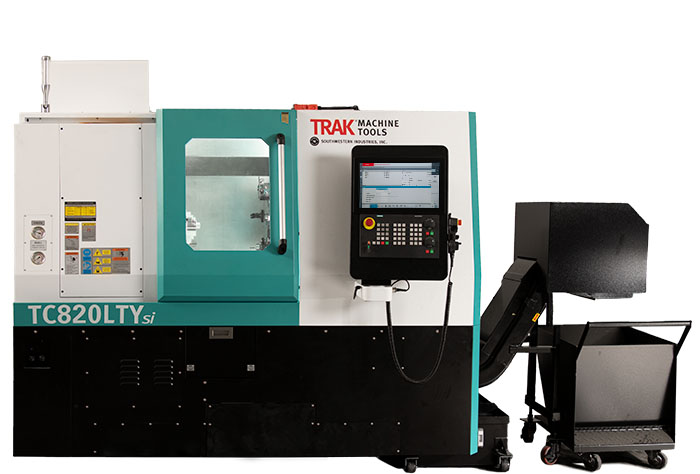

TRAK TC820LTYsi Turning Center
TC820LTYsi

Capacidad

Altura de Centros 1,049.02 mm 1,201.42 mm
Diámetro Máximo Admitido 400.05 mm 400.05 mm
Longitud Máxima de Torneado (Varía Según la Sujeción) 508 mm 489.96 mm
Diámetro Máximo de Torneado 219.96 mm 219.96 mm
Velocidad de Movimiento Rápido (Rapid) 787 IPM en el Eje Z
590 IPM en el Eje X
787 IPM en el Ejes X y Z
590 IPM en el Eje Y
Desplazamiento en el Eje X 175.26 mm 205.99 mm
Desplazamiento en el Eje Y - 69.85 mm
Desplazamiento en el Eje Z 528.32 mm 500.12 mm

Cabezal

Nariz Frontal del Husillo (Sujeción del Mandril) A2-6 A2-6
Diámetro del Mandril 200.15 mm 200.15 mm
Rosca del Tubo de Tracción M74 x 2.0 x 35 mm M74 x 2.0 x 35 mm
Capacidad de la Barra 65.02 mm 65.02 mm
Mandrinado del Husillo 76.20 mm 76.20 mm
Diámetro del Husillo en el Rodamiento de Bolas Delantero (DI) 109.98 mm 109.98 mm
Número de Rodamientos de Bolas 4 4
Sistema de Transmisión Transmisión de Correas Transmisión de Correas
Rango de Velocidades del Husillo (RPM) 10 - 4,000 10 - 4,000
Freno del Motor del Husillo -

Contracabezal (Contrapunto)

Desplazamiento del Vástago de la Caña (Quill) 104.90 mm 119.88 mm
Diámetro de la Caña (Quill) 59.94 mm 74.93 mm
Conicidad de la Caña (Quill) MT4 MT4
Empuje Máximo de Vástago de la Caña 691 lbf 1,233 lbf

Husillo

Potencia Máxima del Motor (480V) 38 HP 38 HP
Potencia Continua del Motor (480V) 14.75 HP 14.75 HP
Torque Máximo 135.582 Nm @ 2,000 RPM 135.582 Nm @ 2,000 RPM
Par de Retención del Freno del Husillo - 298.3 Nm
Fuerza de Sujeción del Freno del Husillo - 630 lbf
Precisión de Posicionamiento del Husillo - 0.01°

Torre Portaherramientas

Número de Herramientas 12 Estaciones 12 Estaciones de Herramientas Motorizadas
Expandibles Hasta 24 Estaciones (Opción de Indexación Media)
Tipo de Torreta Con Sujecion por Tornillos BMT45
Velocidad Máxima de Herramientas Vivas - 4,500 RPM
Potencia Máxima de Herramientas en Vivo (480 V) - 5 HP
Par Máximo de Herramientas Vivas - 32 Nm
Dimensiones del Mango de la Herramienta de Torneado 19.05 mm x 19.05 mm 19.05 mm x 19.05 mm
Diámetro Máximo de la Barra de Mandrinar 38.1 mm 31.75 mm

Requerimientos Eléctricos - Máquina

Voltaje (Voltios) 480V
(con opción de tranformador de 208V)
480V
(con opción de tranformador de 208V)
Corriente de Carga Completa (Amperes) 38A @ 480V
87A @ 208V
39A @ 480V
90A @ 208V
Núm. de Fases / Frecuencia (Hertz) 3/60 3/60

Dimensiones

Dimensiones Netas (Largo x Ancho x Alto), Peso 2.97 m x 2.03 m x 1.65 m
3,628 kg
3.25 m x 2.08 m x 2.00 m
4,399 kg
Dimensiones de Envío (Largo x Ancho x Alto), Peso 3.04 m x 2.28 m x 2.20 m
3,855 kg
3.50 m x 2.28 m x 2.26 m
4,853 kg
Apertura de Puerta 575.05 mm 638.04 mm

Otro

Capacidad del Depósito de Refrigerante 124.9 litros 189.2 litros
Suministro de la Bomba de Refrigerante 0.334 l/s @ 30 PSI 0.334 l/s @ 30 PSI
Suministro del Lavado de Virutas - 0.498 l/s @ 11.6 PSI
Capacidad de Lubricación de Guías de Desplazamiento 3 litros 3 litros
Tipo de Aceite de Lubricación en Guías de Desplazamiento ISO VG 68 o 20 W ISO VG 68 o 20 W
Capacidad del Aceite Hidráulico 41.5 litros 41.5 litros
Tipo de Bomba Hidráulica Bomba combinada de paletas Bomba combinada de paletas
Motor de la Banda (Conveyor) de Virutas 200 Watts 200 Watts
Capacidad del Recogedor de Piezas 44.95 mm x 100 mm
1.49 kg
(Opcional)
65.02 mm x 109.98 mm
1.40 lbs
(Opcional)
Dureza de la Superficie de las Guías de Desplazamiento HRC 48~52 HRC 48~52
Las especificaciones están sujetas a cambios sin previo aviso.

Modelos

TC820LTYsi Turning Center
  • Altura de Centros: 1,201.42 mm
  • Longitud Máxima de Torneado: 489.96 mm
  • Número de Herramientas: 12 Estaciones de Herramientas Motorizadas (BMT45)
TRAK TC820si Turning Center
  • Altura de Centros: 1,049.02 mm
  • Longitud Máxima de Torneado: 508 mm
  • Número de Herramientas: 12 Estaciones (Sujeción por Tornillos)
